硬件课堂：CPU及芯片组详解：如何正确配置CPU（6）
——FC-PGA、CPGA、PPGA、SLOT1、SLOTA、Socket7、Socket370的封装与管脚结构的差别
上一讲我们给出了不同芯片组支持的不同处理器。我们知道，许多朋友除了急切需要这个信息外，他们也对CPU的封装结构非常感兴趣；其实，现在如果只注意了芯片组、只注意了处理器主频而不注意封装与管脚，就很容易导致配置错误。这一讲我们的重要目的就是对流行CPU的封装进行详细讲解。本讲将使用图示讲解的方法，介绍FC-PGA、CPGA、PPGA、SLOT1、SLOTA、Socket7、Socket370的封装与管脚结构的差别。
从Intel对其铜矿PIII同时使用FC-PGA和SECC2开始，不但是普通消费者，就是业内的销售人士也同样犯迷糊，看一看零售商的销售清单，FC-PGA的PIII被误标为SLOT1绝不是少数。其实，CPU生产商区别它们，主要是依据CPU的封装工艺以及管脚结构。下面就是目前各种类型流行处理器的封装：
先请看SLOT1结构的PIII，它使用SECC2封装：
下面一个是AMD公司出品的Athlon（K7）处理器，它使用SLOTA结构：
下一个是零售市场的主力，Socket370结构的赛扬处理器，使用PPGA封装：
下一款是AMD在Socket7结构上的经典产品——K6-2的封装（K6-III封装也相同），使用CPGA封装：
最后一款是Intel的最新技术，使用FC-PGA封装的铜矿PIII处理器，目前的铜矿128赛扬533A也使用这种封装：

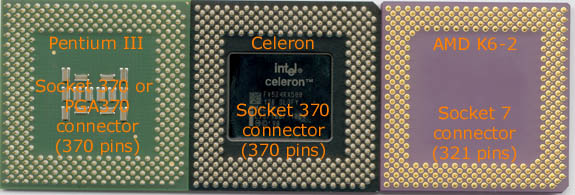

许多朋友都知道，Socket7与Socket370的管脚数目是不相同的，这只需要看看CPU针面就一目了然了。另外，FC-PGA与Socket370从针脚上看不出差别，但是它俩间有管脚定义的些微差别。
从图上看很明显吧，Socket7比Socket370少内部一圈针脚，两者的管腿数分别是370与321。
需要提醒大家的是，虽然PPGA的Socket370赛扬与FC-PGA的铜矿PIII、铜矿128赛扬的管脚布局完全相同，但是铜矿系列与赛扬系列的核心电压是不同的，铜矿系列一般是1.5V-1.7V，而赛扬是2.0V。正是由于这个原因，许多旧主板不能直接使用铜矿PIII、铜矿128赛扬CPU。当然，现在已经有很多主板可以同时支持PPGA、FC-PGA这两类Socket370处理器。
另外需要朋友们注意的是，AMD的SLOTA Athlon、Intel的SLOT1 PIII，两者的管脚物理结构、机械布局都一样，但是它们的管脚定义、电气特性完全不能兼容，所以，虽然Athlon可以插入SLOT1插槽内，但是却不会工作。
