硬件课堂：DDR内存讲解专题

     DDR即将成为未来的主流，许多朋友可能对这种新一代规格的内存产品还不是很熟悉，大家更熟悉产品是PC133 SDRAM，所以，做一个DDR内存的专题是非常有必要的，在这个专题中，我们将简明扼要地阐述DDR与PC133的主要区别，以及DDR相对于SDRAM的性能提升。

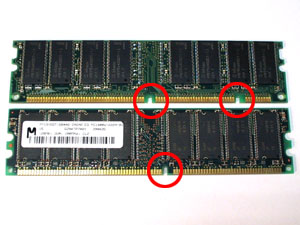

  首先我们请读者朋友们从外观上比较一下SDRAM、DDRAM内存条的区别，请参考下面的图片：

   位于上面的那片内存条就是我们现在使用的SDRAM，而下面一片就是大家只闻其名未谋其面的DDRAM内存条。从外观上，DDRAM内存条区别于SDRAM明显的特点是：DDRAM内存条的金手指部分只有一个缺口（已用红圈标注），而SDRAM内存条则有两个缺口。
   另外，从外观上，我们还能比较出：DDRAM内存条的金手指比SDRAM多。确实，DDR是184 PIN的，而现在的SDRAM内存条是168 PIN的。

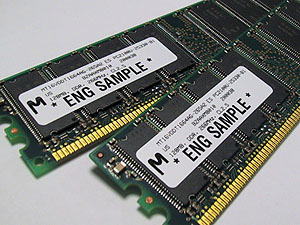

   下面就是DDR内存条的放大图：

  DDR与SDRAM的另一个区别是工作电压：DDR内存条的工作电压只有2.5V，大大小于SDRAM的3.3V。这种低电压设计有利于减少发热量、减少电能消耗，从而也利于笔记本电脑使用。
  当然，DDRAM与SDRAM的最大区别还是技术方面的，DDRAM可以在时钟前后沿采样，而SDRAM只使用了时钟脉冲的一个沿，所以，虽然DDR266 DDRAM与PC133 SDRAM时钟频率一样，但是DDR传输率却是SDRAM的2倍。
  下面，我们将对DDRAM、SDRAM内存带宽做一个比较测试，测试采用了StreamD（内存带宽测试程序）。StreamD是一个DOS程序，测试项目包括：COPY32, COPY64, SCALE, ADD 和 TRIAD，测试结果如下：

   很明显，PC2100的带宽基本上是PC100 CL=2的2倍，是PC133 CL=2的约1.4倍，从这个结果看，DDR能帮助提高系统性能是非常明显的。正是为了考察系统性能的改善问题，下面我们使用AMD 1.2G系统进行测试，测试软件选择为Winstone2000、3DMark2000，请看下面的测试结果：
1、Winstone2000

2、3DMark 2000 （800*600,32位色）

（耿言 02-08编译）
